1060線軌加工中心參數

文章出處: 人氣：2558 發表時間：2020-09-16 08:21:52

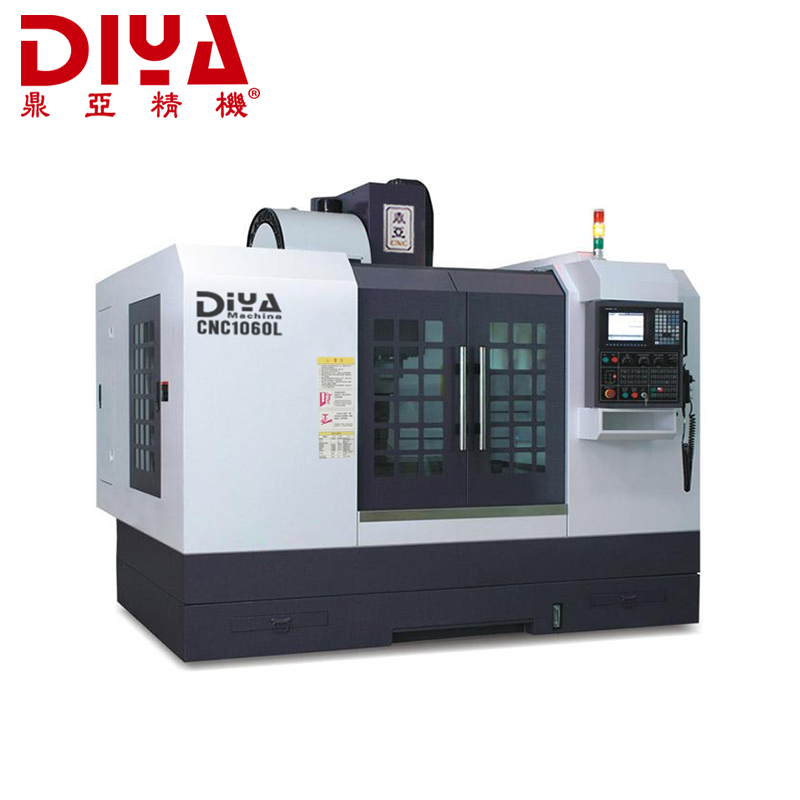

鼎亞精機1060線軌加工中心，三軸采用臺灣上銀滾柱線軌，可選配45或55寬的導軌，系統可選日本三菱、發那科或者臺灣新代等，可選配鏈式排屑機，鈑金定制等等。

工作臺尺寸 600×1300

X軸行程 1000

Y軸行程 600

主軸箱上下行程 600

主軸最高轉速 12000（直聯主軸）

主軸中心距立柱導軌面距離 660

主軸端面距工作臺面距離 180-780

工作臺T型槽（數目-尺寸*間距） 5-18*100

主軸 BT40∕φl50 （長鼻端）

X. Y軸滾珠絲桿規格 4016

Z軸滾珠絲桿規格 4016

X軸線軌規格 MSA45LA

Y軸線軌規格 MSA55LE

Z軸線軌規格 MSR55SLS

X.Y. Z電機聯接方式直聯

推薦選用主電機功率（kW） 7.5

選用X.Y、Z向電機參數（三額定扭&M） 22、 22、 30

X、Y、Z快速移動速度 48、 48、 48

工作臺承重 800kg

光機凈重約 5.5t

備注 “人'字型立柱
